Zweiseitenkippwagen (Einmuldiger Drehgestell-Schüttgutkippwagen mit vier Radsätzen und pneumatischer Betätigung), 33 56 9300 064-8 SK-AXBSK, der Gattung Uas, der slowakischen

»
»
»
»
Zweiseitenkippwagen (Einmuldiger Drehgestell-Schüttgutkippwagen mit vier Radsätzen und pneumatischer
(ID 895843)



Zweiseitenkippwagen (Einmuldiger Drehgestell-Schüttgutkippwagen mit vier Radsätzen und pneumatischer Betätigung), 33 56 9300 064-8 SK-AXBSK, der Gattung Uas, der slowakischen Vermietungsfirma AXbenet, s.r.o. (Trnava) vermietet an die SPITZKE SE (Großbeeren) abgestellt am 14 September 2025 in Betzdorf/Sieg. In Deutschland werden die Wagen teilweise auch unter Gattung Fas geführt, dann haben sie die Gattungszahl 673x. Die Einleitung des Kippvorgangs erfolgt durch eine Betätigungseinrichtung, jeweils von der der Kipprichtung gegenüberliegenden Seite. Die Seitenklappe dient beim Kippvorgang als Verlängerungsrutsche. Der Fahrzeugrahmen setzt sich zusammen aus einem kastenförmigen Langträger und zwei Kopfstücken sowie insgesamt vier angeflanschten Trägern für die Abstützung der Drehgestelle. Die Kopfstücke haben feste Zuganschläge für die Aufnahme der Zugeinrichtung. Der Kasten besteht aus Stirnwänden, Seitenklappen, Kipplagerverriegelung, Bordwänden und dem Gestänge für die Bordwandöffnung und der pneumatischen Kippeinrichtung. An der Unterseite des Kastens befinden sich Lagerstellen, welche die Verbindung mit dem Fahrzeugrahmen herstellen. Der Hebelmechanismus zum automatischen Öffnen und Schließen der Bordwände während des Kippvorganges befindet sich in den beiden Stirnwänden des Kastens. Zur Entladung ist der Wagen mit 4 Kippluftbehältern mit je 150 l (5 bar) ausgerüstet, die während der Zugfahrten aus der Hauptluftbehälterleitung aufgefüllt werden müssen. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 4 in 2 Drehgestellen Länge über Puffer: 12.540 mm Höhe: 3.205 mm (In Kippstellung 4.250 mm) Breite: 3.080 mm Drehzapfenabstand: 7.500 mm Drehgestelltyp: Y 25 Cs Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Eigengewicht: 25.800 kg Ladefläche: 26 m² Ladevolumen: 31 m³ Max. Geschwindigkeit: 100 km/h Max. Ladegewicht: 54,2 t ab Streckenklasse C Kleinster bef. Gleisbogenradius: 75 m Bremse: KE-GP (LL) Bremssohle: Jurid 847 Handbremse: Ja, auf der Bremserbühne Höhe der Unterseite der Ausladeklappe über SO: 300 mm Intern. Verwendungsfähigkeit: RIV Quellen: AXbent, SPITZKE und Anschriften Stand: September 2025

Zweiseitenkippwagen (Einmuldiger Drehgestell-Schüttgutkippwagen mit vier Radsätzen und pneumatischer Betätigung), 33 56 9300 064-8 SK-AXBSK, der Gattung Uas, der slowakischen Vermietungsfirma AXbenet, s.r.o. (Trnava) vermietet an die SPITZKE SE (Großbeeren) abgestellt am 14 September 2025 in Betzdorf/Sieg. In Deutschland werden die Wagen teilweise auch unter Gattung Fas geführt, dann haben sie die Gattungszahl 673x.

Die Einleitung des Kippvorgangs erfolgt durch eine Betätigungseinrichtung, jeweils von der der Kipprichtung gegenüberliegenden Seite. Die Seitenklappe dient beim Kippvorgang als Verlängerungsrutsche.

Der Fahrzeugrahmen setzt sich zusammen aus einem kastenförmigen Langträger und zwei Kopfstücken sowie insgesamt vier angeflanschten Trägern für die Abstützung der Drehgestelle. Die Kopfstücke haben feste Zuganschläge für die Aufnahme der Zugeinrichtung. Der Kasten besteht aus Stirnwänden, Seitenklappen, Kipplagerverriegelung, Bordwänden und dem Gestänge für die Bordwandöffnung und der pneumatischen Kippeinrichtung. An der Unterseite des Kastens befinden sich Lagerstellen, welche die Verbindung mit dem Fahrzeugrahmen herstellen.

Der Hebelmechanismus zum automatischen Öffnen und Schließen der Bordwände während des Kippvorganges befindet sich in den beiden Stirnwänden des Kastens. Zur Entladung ist der Wagen mit 4 Kippluftbehältern mit je 150 l (5 bar) ausgerüstet, die während der Zugfahrten aus der Hauptluftbehälterleitung aufgefüllt werden müssen.

TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 12.540 mm
Höhe: 3.205 mm (In Kippstellung 4.250 mm)
Breite: 3.080 mm
Drehzapfenabstand: 7.500 mm
Drehgestelltyp: Y 25 Cs
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 25.800 kg
Ladefläche: 26 m²
Ladevolumen: 31 m³
Max. Geschwindigkeit: 100 km/h
Max. Ladegewicht: 54,2 t ab Streckenklasse C
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE-GP (LL)
Bremssohle: Jurid 847
Handbremse: Ja, auf der Bremserbühne
Höhe der Unterseite der Ausladeklappe über SO: 300 mm
Intern. Verwendungsfähigkeit: RIV

Quellen: AXbent, SPITZKE und Anschriften
Stand: September 2025

Armin Schwarz 14.09.2025, 28 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/125, Blende: 10/1, ISO200, Brennweite: 40/1

0 Kommentare, Alle Kommentare
Kommentar verfassen
Der 125 t KIROW Gleisbauschienenkran KIROW Multi Tasker KRC 810 T (mit Schwerlastausrüstung), D-HGUI 99 80 9419 024-1, ex 97 82 53 513 19-3, der HERING Bahnbau GmbH (Burbach) ist am 30 September 2025 beim Bahnhof Betzdorf/Sieg im Einsatz, so sind im Rbf Betzdorf/Sieg die Schutzwagen abgestellt. Links die vierachsige (2 x 2-achsige) lange Flachwageneinheit mit abgesenktem Fußboden (ohne Radvorlegern) 27 80 4348 084-9 D-HGUI, der Gattung Laadkks (TWA 850 RV), als Schutzwagen gegenlastseitig. Davor rechts der Schutzwagen auslegerseitig, 37 80 3999 048-6 D-HGUI, der Gattung Res, u.a. beladen mit der Traverse, Anschlagmittel und sonstiges Zubehör). Dahinter rangiert gerade die V 100-SP-008 / 203 128-4 (92 80 1203 128-4 D-SLG) der SLG Spitzke Logistik GmbH, ex DR 110 529-5, ex DR 112 529-3, ex DR 202 529-4, ex DB 202 529-4.
Der 125 t KIROW Gleisbauschienenkran KIROW Multi Tasker KRC 810 T (mit Schwerlastausrüstung), D-HGUI 99 80 9419 024-1, ex 97 82 53 513 19-3, der HERING Bahnbau GmbH (Burbach) ist am 30 September 2025 beim Bahnhof Betzdorf/Sieg im Einsatz, so sind im Rbf Betzdorf/Sieg die Schutzwagen abgestellt. Links die vierachsige (2 x 2-achsige) lange Flachwageneinheit mit abgesenktem Fußboden (ohne Radvorlegern) 27 80 4348 084-9 D-HGUI, der Gattung Laadkks (TWA 850 RV), als Schutzwagen gegenlastseitig. Davor rechts der Schutzwagen auslegerseitig, 37 80 3999 048-6 D-HGUI, der Gattung Res, u.a. beladen mit der Traverse, Anschlagmittel und sonstiges Zubehör). Dahinter rangiert gerade die V 100-SP-008 / 203 128-4 (92 80 1203 128-4 D-SLG) der SLG Spitzke Logistik GmbH, ex DR 110 529-5, ex DR 112 529-3, ex DR 202 529-4, ex DB 202 529-4.
Armin Schwarz

Deutschland / Bahndienstfahrzeuge / Wagen, Deutschland / Dieselloks / BR 203 (Umbau DR V 100.1), Deutschland / Unternehmen / HERING Bahnbau GmbH, Burbach, Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Wagen / Güterwagen der Gattung R... (Drehgestellflachwagen Regelbauart), Deutschland / Wagen / Güterwagen der Gattung L... (Flachwagen in Sonderbauart)

6 1400x1001 Px, 01.10.2025

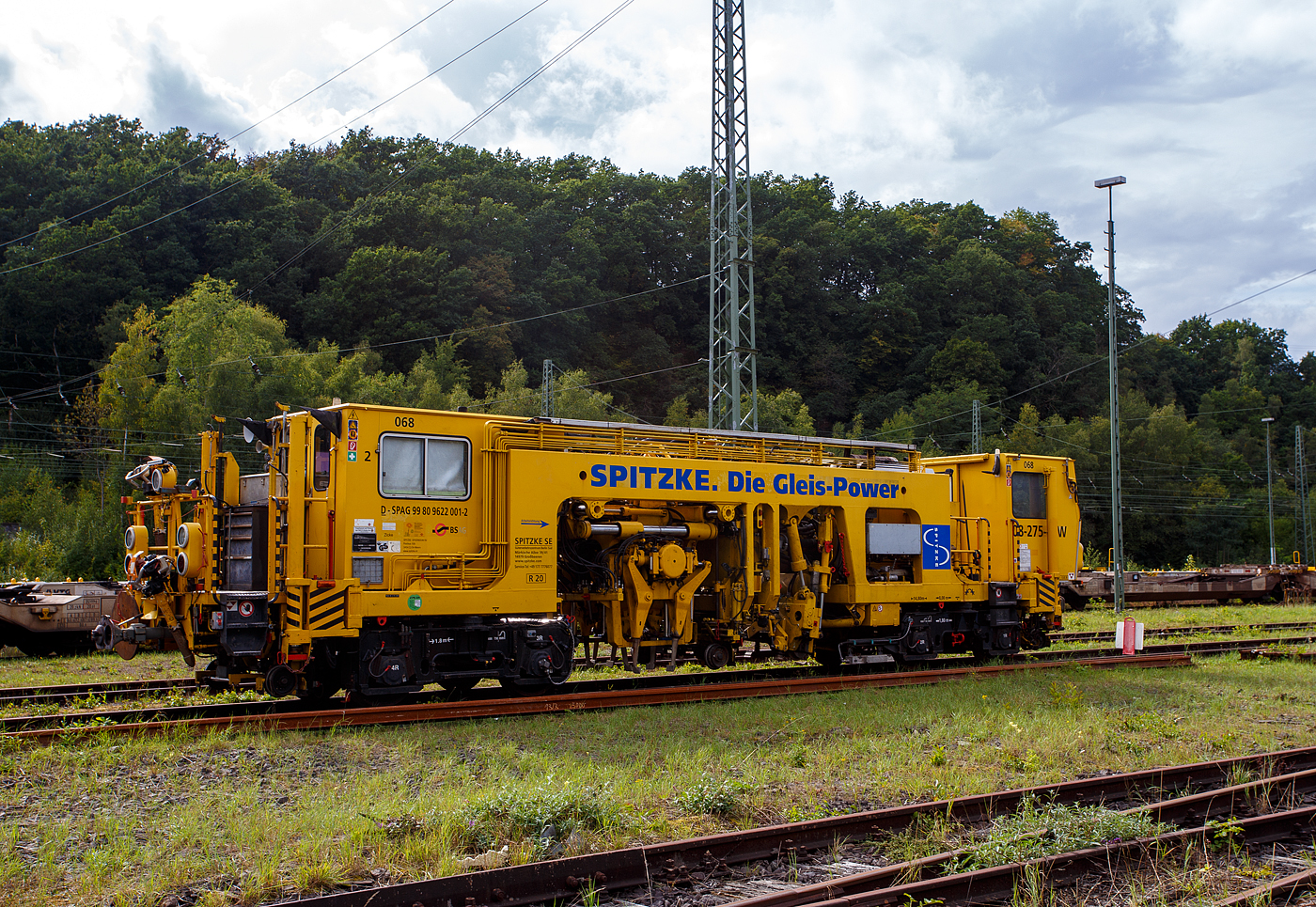

Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Armin Schwarz

Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Bahndienstfahrzeuge / Stopfmaschinen P&T 08-75 ZW / 08-275 ZW

31 1400x965 Px, 14.09.2025

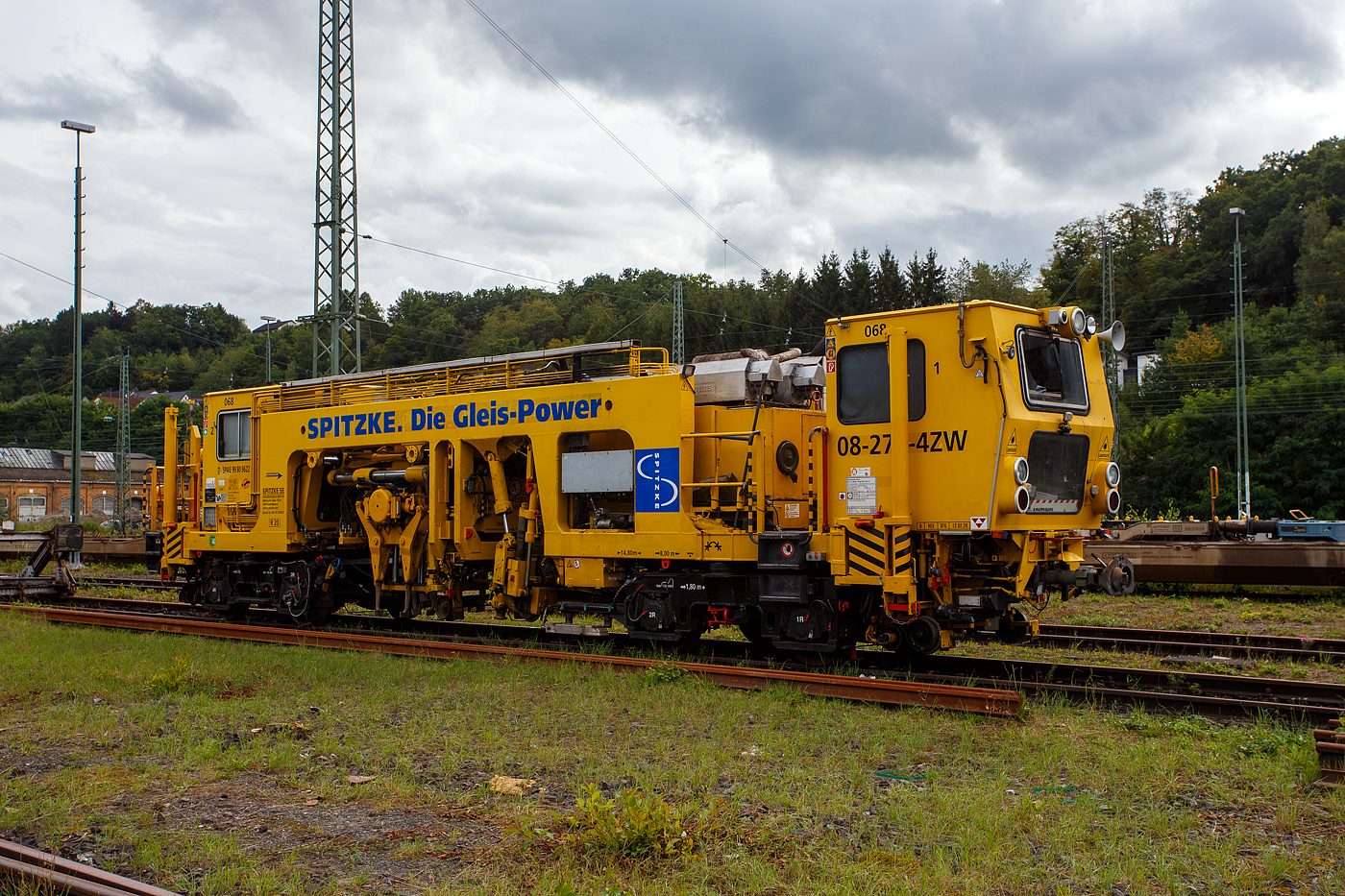

Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Armin Schwarz

Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Bahndienstfahrzeuge / Stopfmaschinen P&T 08-75 ZW / 08-275 ZW

33 1400x933 Px, 14.09.2025

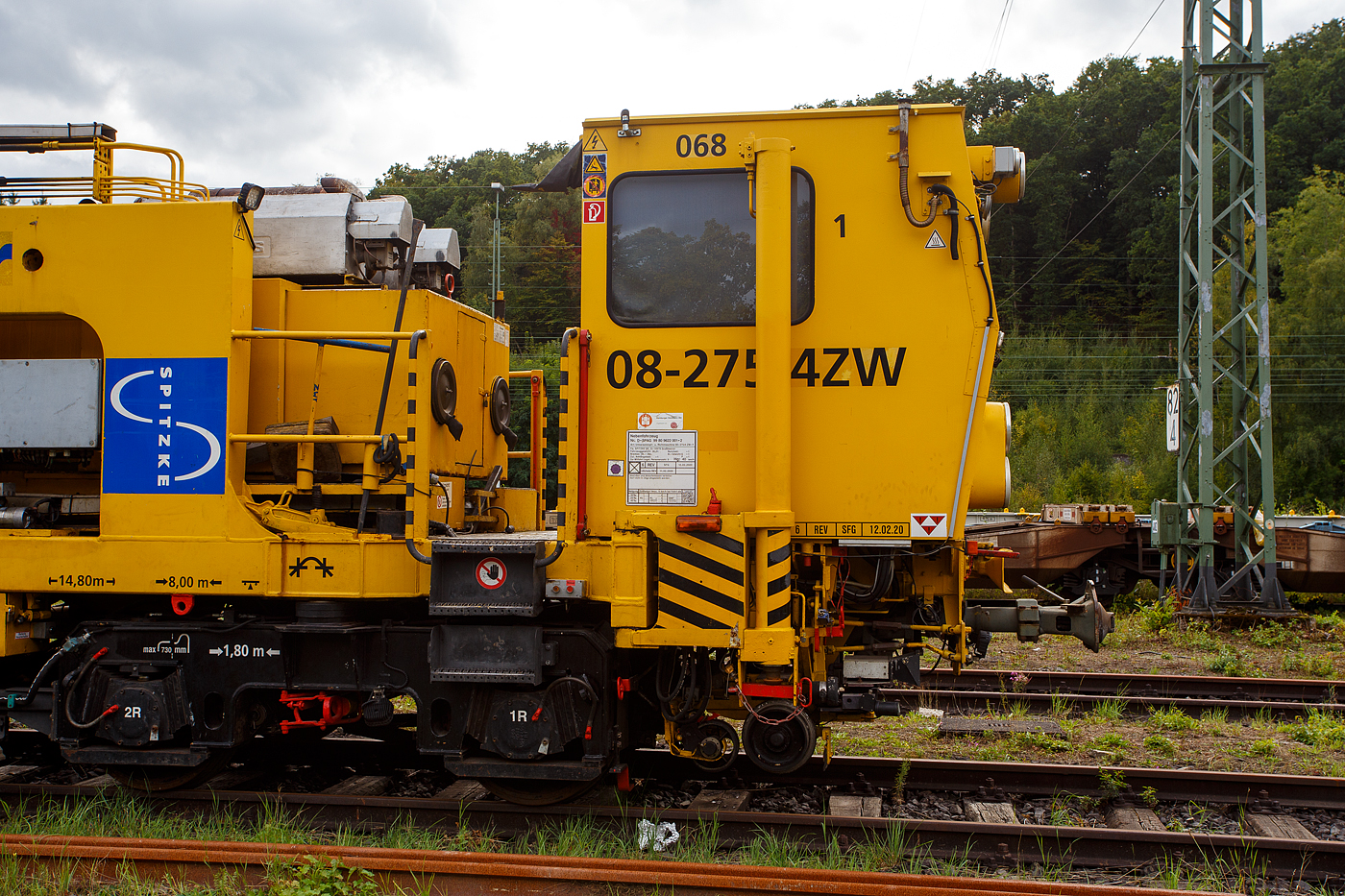

Detailbild der selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) abgestellt am 14. September 2025 in Betzdorf/Sieg.
Detailbild der selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) abgestellt am 14. September 2025 in Betzdorf/Sieg.
Armin Schwarz

Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Bahndienstfahrzeuge / Stopfmaschinen P&T 08-75 ZW / 08-275 ZW

26 1400x933 Px, 14.09.2025
